潛水式攪拌機
一、簡介
潛水?dāng)嚢铏C(jī)又稱潛水推進器，適用于污水處理廠的工藝流程中推進攪拌含有懸浮物的污水、稀泥漿、工業過程液體等，創建水流，加強攪拌功能，防止污泥沉淀，是市政和工業污水處理工藝流程上的重要設備：分為混合潛水?dāng)嚢铏C(jī)、潛水推進攪拌機。
二、用途
適用與工業和城市污水處理廠曝氣池和厭氧池，可用池中水循環及硝化、脫氮和除磷階段創建水流等。
混合攪拌系列產品選用多電機，采用直聯式結構，能耗低，效率高；葉輪通過精鑄或沖壓成型，精度高，推力大，外型美觀流暢，結構緊湊。
低速推流系列產品采用擺線針輪減速機，配備功率小，轉速低，葉輪直徑大，服務面積廣。葉輪由聚胺脂材料和鋁合金鑄成，強度高，耐腐蝕性強，除了具有攪拌的功能外還能外還兼有推流和創建水流的作用。
潛水?dāng)嚢铏C(jī)的電機繞組為F級絕緣，防護等級為IP68。在污水廠的曝氣系統中配合使用，可使系統能耗大大降低，且充氧量明顯提高，能有效的防止沉淀。根據工藝要求，直聯式潛水?dāng)嚢杩膳溆脤?dǎo)流罩。
QJB型潛水?dāng)嚢铏C(jī)可分為混合攪拌系列和低速推流系列。
混合攪拌系列攪拌機適用于污水處理廠和工業流程中攪拌含有懸浮物的液體。

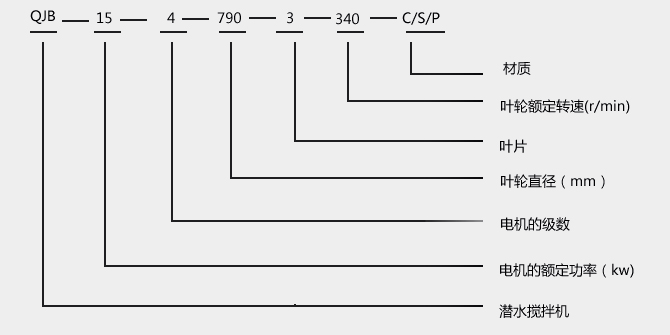

三、產品型號說明
四、性能特點
1、QJB型攪拌機結構緊湊操作維護簡單、安裝檢修方便、使用壽命長。
2、葉輪具有好的水力設計結構，工作效率高，后掠式葉片具有自潔功能可防雜物纏繞、堵塞。
3、與曝氣系統混合使用可使能耗大幅度降低，充氧量明顯提高，有效防止沉淀。
4、電機繞組防護等級為IP68，選用軸承和電機防凝露裝置，使電機的工作安全可靠。
5、兩道機械密封材質為碳化鎢-碳化鎢。所有外露緊固件為不銹鋼。
五、適用范圍
攪拌機在下列條件下應能正常連續運行
1）高介質溫度不超過40℃；
2）介質的PH值在5-9之間；
3）液體密度不超過1.15千克/立方米；
4）長期潛水運行，潛水深度一般不超過20m。
六、選型注意事項
為保證取得好的效果，請使用方提供如下資料：
1、運用目的
2、池型
3、池尺寸
4、介質特性包括粘度、密度、固體物含量等。
攪拌機所需要的配套功率是按容積大小，攪拌液體的密度、粘度和攪拌深度而確定的，根據具體情況應采用一臺或多臺攪拌機。
*選型問題，請與供應商聯系。
▲攪拌機必須完全潛入水中工作，不能在易燃易爆的環境下或有強腐蝕性液體的環境中工作。①小潛入深度90mm。
|
序號 |
型號 |
電機功率（kW） |
額定電流（A） |
葉輪轉速（r/min） |
名義直徑 |
水推力（N） |
重量 |
|
1 |
QJB1.5/8-400/3-740 |
1.5 |
5.4 |
740 |
400 |
600 |
60/70 |
|
2 |
QJB2.5/8-400/3-740 |
2.5 |
9 |
740 |
400 |
800 |
60/70 |
|
3 |
QJB4/6-400/3-980 |
4 |
12 |
980 |
400 |
1200 |
63/73 |
|
4 |
QJB4/12-615/3-480 |
4 |
14 |
480 |
615 |
1100 |
165/184 |
|
5 |
QJB5/12-615/3-480 |
5 |
17 |
480 |
615 |
1800 |
165/184 |
|
6 |
QJB5.5/8-640/3-480
（曾用名：SR4650.410） |
5.5 |
13.5 |
232 |
640 |
758 |
389/409 |
|
7 |
QJB7.5/12-615/3-480 |
7.5 |
27 |
480 |
615 |
2600 |
210/229 |
|
8 |
QJB10/12-615/3-480 |
10 |
32 |
480 |
615 |
2900 |
210/229 |
|
注：表中重量一欄“/”前的數值為不帶導流罩時的重量，“/”后的數值為帶導流罩時的重量。 |
